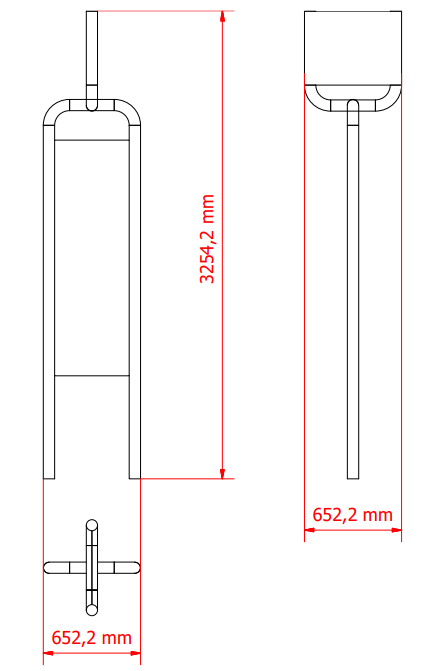

SCHEMA TECHNIQUE

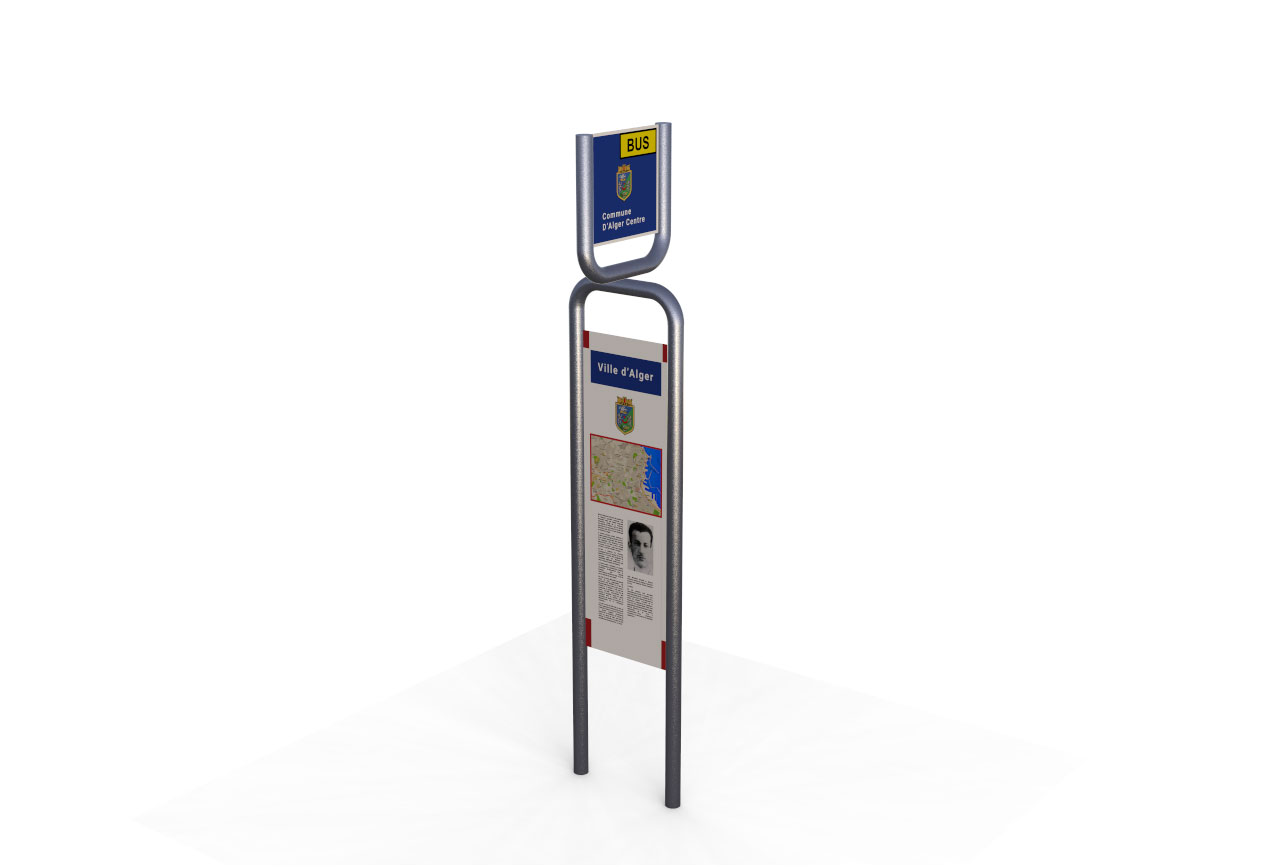

Arrêt facultatif
Panneaux à double face d’affichage :
1. Panneau supérieur : Panneau en tôle prélaquée à double face d’affichage de dimensions 43x47cm.
2. Panneau inférieur : Panneaux en tôle prélaquée à double face d’affichage de dimensions 50x160cm.
Face 1:
Le panneau est muni d’un panneau d’affichage supérieur de dimensions 20x40cm, ce panneau est surélevé de 2 cm dont les angles sont arrondis afin d’ avoir la sécurité des usagers ainsi qu’une esthétique bien soignée.
Caisson d’affichage :
Sur cette face est prévu un caisson en tôle prélaquée de dimensions 40x110cm est surélevée de 3cm dont les angles sont arrondis afin de garantir la sécurité des usagers. cependant est prévu sur ce caisson un espace d’affichage de dimensions 32x93cm muni d’une plaque de polycarbonate assurant à la fois une meilleure visibilité ainsi qu’une protection du contenu affiché.
Face 2 :
sur cette face figure un espace d’affichage libre pouvant accueillir des affiches de dimensions 43x156cm.
RAL:
DIMENSION
(longueur x largeur x hauteur) =65 × 300 × 7,6cm.
MATIERE
Acier, tôle, tube rectangulaire, tube rond.
MISE EN OEUVRE
2 Platines (20×10×1)cm, pour ancrage au sol.
Structure porteuse en 2 tubes d’acier de 7,6cm de
diamètre.
