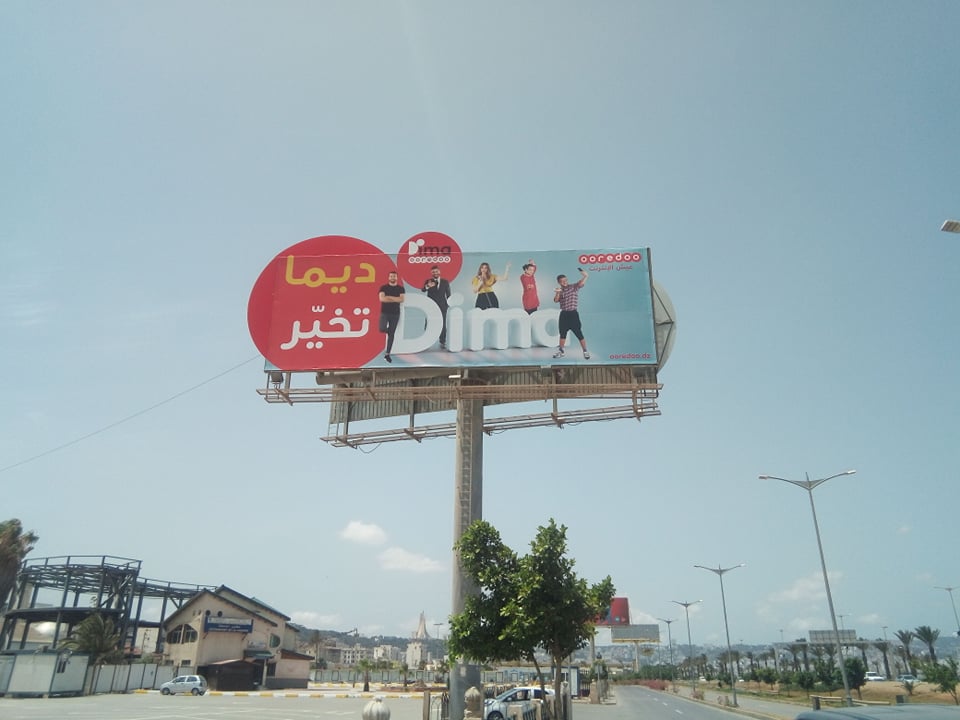

Panneau Unipole -

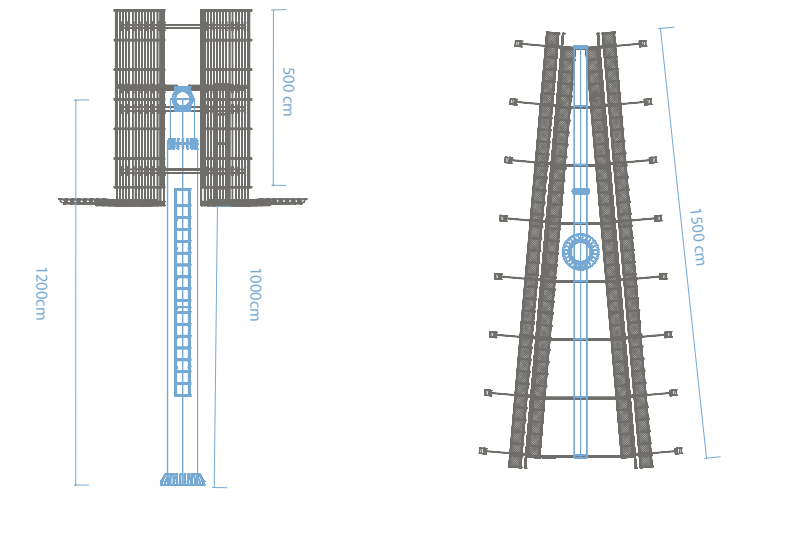

SCHEMA TECHNIQUE

PIED 12 METRES

02 viroles Ø900/2000/15mm + 02 viroles Ø900/2000/12mm + 02 viroles
Ø900/2000/10mm :
Fabrication d’un pied doté d’une platine inférieure 1400×1400 épaisseur 40mm y compris goussets
extérieurs longueur 700 épaisseur 20mm percée 28 trous Ø44.

TUBE DE LIAISON

04 viroles Ø500/08mm
Fabrication d’un tube de liaison longueur 12000 composé de plusieurs viroles Ø500 épaisseur 08mm y compris mise en place de goussets épaisseur 15mm entre chaque virole au niveau des parois intérieures du tube de liaison soit 05 unités par jonction.
Bride supérieure diamètre 1200 épaisseur 20mm avec 18 trous diamètre 22mm, y compris goussets
extérieures longueur 350 épaisseur 20mm.
Soudure extérieure et intérieure de la virole reliant le tube de liaison et la bride diamètre 1200 épaisseur 20mm y compris goussets 20mm. Membrures de jonction entre le tube de liaison et le panneau d’affichage double en V 15x05m1 en IPE 300 y compris double ½ jarrets.

PANNEAU D'AFFICHAGE DOUBLE EN V

Poteaux en HEA 140 y compris support passerelles de services goussets et platines de fixation et support projecteurs en UPN 60. Traverses en IPE 270mm y compris goussets et platines de fixation.
Traverses en IPE 160mm y compris goussets et platines de fixation. Ecarteurs en cornières égales 50×50/05mm longueur 15000mm. CVT entre chaque travet en cornières égales 50×50/05mm.
Cadre extérieure périphérique en cornières égales 80×80/08mm. Cadre extérieure en tube rond Ø30 soudé sur le cadre en cornières égales 80×80/08mm pour la protection de la bâche contre les tôles galvanisées Nervesco.
Support de fixation de la hache en cornières égales 40×40/04mm longueur 50mm percé chacun Ø08mm pour le serrage du fil barbelé.
Echelles de services en cornières égales 40×40/04mm et marches en fer rond 620 : 02 intérieures + 01 extérieure + 01 au niveau du pied.

TRAITEMENT DE SURFACE

Galvanisation à chaud.

BOULONNERIES

Galvanisée classe 8/8 double écrous et double rondelles.
